PA-102｜计量基础：测量关键所在

难度等级：入门（Intro）

在机械加工中，精度的建立远早于第一刀切削开始。

每一把装入机床主轴的刀具，都携带着一系列关键数据——刀具长度、刀具直径、安装同轴度等。而这些数据，将直接决定加工过程是否稳定，以及首件产品能否达到预期质量。

信心提升了，加工过程更加稳

但真正的精度，并不仅仅来自一组数字，更源于信任。

• 相信刀具数据准确无误；

• 相信机床能够按预期稳定运行；

• 相信每一个加工出的零件，都能持续满足图纸要求。

在本期 Precision Academy（精密学院） 中，我们将带您了解计量学（Metrology）的基础知识，并聚焦车间生产中真正影响加工质量的关键测量内容。

什么是计量学（Metrology）？

计量学（Metrology）是研究测量科学的一门学科，其核心目标是在测量过程中实现准确性（Accuracy）与一致性（Consistency）。

然而，在实际制造现场，计量学的意义远不止于测量本身。

它帮助我们验证：

我们认为正在发生的事情，是否真的在发生。

随着生产持续进行，机床状态会发生变化，零部件会逐渐磨损，环境温度也会不断波动。即使是极其微小的偏差，也可能不会立即暴露，却会在后续生产中逐渐演变成废品、返工或效率损失。

计量正是帮助制造企业提前发现并控制这些变化的重要手段。

在机外对刀（Tool Presetting）过程中，计量确保每一把刀具在进入机床之前，都经过准确测量与数据验证，以可靠、一致的数据作为加工起点，从而保证生产过程更加稳定、高效。

关键术语（Key Terms）

Metrology（计量学）

研究测量理论、方法及应用的科学，旨在确保测量结果具有准确性、一致性和可追溯性。

Tool Length（刀具长度）

刀具长度是指从机床参考基准（通常为主轴端面或量规线）到刀尖之间的精确距离，是刀具补偿和加工定位的重要参数。

Tool Diameter（刀具直径）

刀具直径（又称切削直径）是指旋转刀具（如立铣刀、钻头或铰刀）切削刃旋转时形成的理论圆直径。

刀具直径决定加工宽度，直接影响加工尺寸精度、加工质量以及表面粗糙度。

Runout（跳动）

跳动是几何尺寸与公差（GD&T）中的一个重要概念，用于描述旋转零件相对于其真实旋转轴线产生的偏摆程度。

跳动综合反映了圆度误差、同心度误差等因素，是评价刀具安装精度和旋转精度的重要指标。

Repeatability（重复精度）

重复精度是指设备或加工过程在相同条件下，经过多次重复运行后，持续获得相同测量结果或加工质量的能力。

较高的重复精度意味着设备能够长期稳定地保持一致的加工表现，是衡量制造系统可靠性的关键指标。

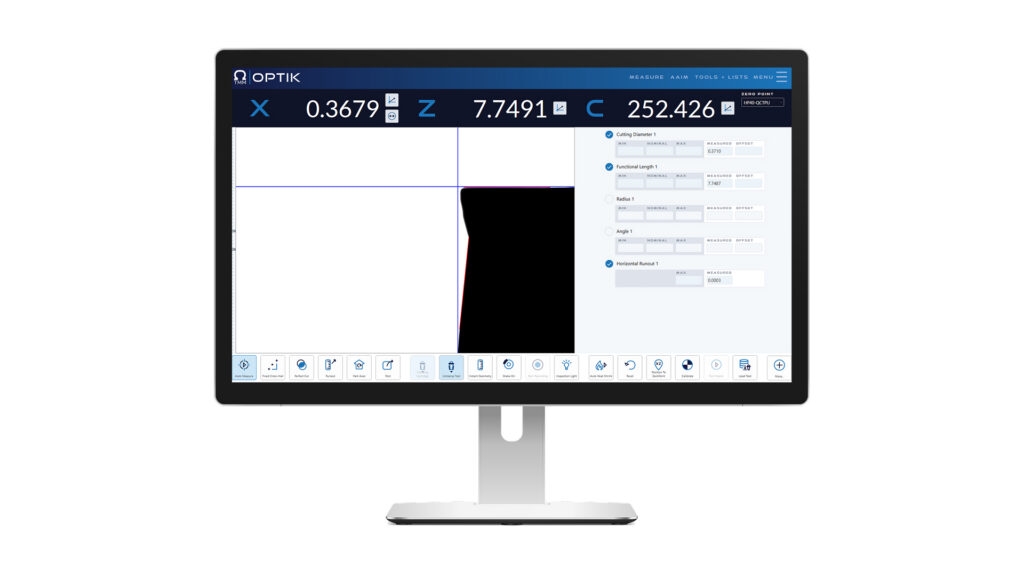

四项最关键的测量参数

刀具需要测量的参数有很多，但对于绝大多数机械加工而言，真正影响加工质量和生产效率的，主要有以下四项。

1.刀具长度（Tool Length）

刀具长度决定了刀具从刀柄伸出的距离，以及刀尖与工件接触的位置。

如果刀具长度不准确，将会导致：

• Z轴补偿值错误

• 切削深度过深或过浅

• 首件加工精度无法保证

通过机外测量刀具长度，可以确保刀具在装机前就拥有准确的数据，使机床每次都能从正确的位置开始加工。

2.刀具直径（Tool Diameter）

刀具直径决定了材料的切削宽度以及零件特征的最终尺寸。

如果刀具直径存在偏差，将可能导致：

• 加工尺寸偏大或偏小

• 表面质量下降

• 实际切削轨迹与程序设定不一致

准确测量刀具直径，可以确保CAM程序中的加工路径与刀尖的实际切削效果保持一致。

3.跳动（Runout）

跳动反映的是刀具旋转时偏离理论旋转中心的程度。

即使是很小的跳动，也可能造成：

• 刀具磨损不均

• 工件表面粗糙度变差

• 切削振动增加

• 刀具寿命缩短

在加工前检测并校正刀具跳动，有助于提高加工稳定性、一致性以及整体生产效率。

4.重复精度（Repeatability）

重复精度，是指同一把刀具经过多次测量后，每次都能获得一致测量结果的能力。

如果缺乏良好的重复精度，就可能出现：

• 不同操作人员测量结果不一致

• 对刀过程缺乏一致性

• 产品质量难以稳定控制

像刀具预调仪这样受控的测量环境，可以有效减少人为因素带来的误差，让测量数据更加可靠。

测量的价值，建立在可信的数据之上

现代制造中有一句非常重要的理念：

只有值得信赖的测量数据，才真正具有价值。

而要做到这一点，设备校准（Calibration）至关重要。

随着设备长期运行，机床会逐渐产生变化：坐标轴会磨损、部件会老化、安装位置也可能发生细微偏移。这些变化往往十分微小，却会不断累积，最终影响加工精度。

SME《Smart Shop Essentials》曾引用 Dan Skulan 的观点指出：

校准的意义，在于确保我们输入到机床中的程序数据，真正反映刀尖实际发生的切削情况。

只有当测量数据能够真实反映加工状态时，测量才能真正转化为加工性能。否则，再优秀的加工程序和刀具方案，也难以发挥应有的效果。

为什么这四项测量缺一不可？

每一个测量参数都十分重要，而真正决定加工质量的，是它们共同发挥作用。

当刀具长度、刀具直径和跳动都准确无误，并且能够保持良好的重复精度时，整个加工过程将更加稳定、可预测。

您将获得：

• 更快的对刀与换刀效率

• 更高的首件合格率

• 更长的刀具使用寿命

• 更稳定、更值得信赖的加工过程

当操作人员相信测量数据时，就无需反复检查和调整，而能够把更多时间投入到高效生产中。

从测量走向高效加工

现代机械加工，对加工一致性提出了越来越高的要求。

客户希望获得：

• 更严格的尺寸公差

• 更稳定的一致性

• 更短的交付周期

将计量与机外对刀结合，可以把测量变成一个主动、可控的过程。

与其等刀具装上机床后再发现问题，不如在加工开始之前，就将误差消除。

这样不仅能够提升零件质量，还能：

• 减少废品率

• 缩短设备准备时间

• 提高设备综合利用效率（OEE）

打造精密制造文化

良好的测量体系，不仅提升加工质量，更能改变团队的工作方式。

当操作人员确信刀具数据准确、机床状态可靠时，就不会反复怀疑每一次装刀和对刀。

信心提升了，加工过程更加稳定，质量控制也不再只是某一个人的责任，而成为整个团队共同遵循的标准。

真正优秀的制造企业，往往都是从"解决问题"转变为"预防问题"。

而这一切，并不一定需要昂贵的计量实验室或庞大的专业团队。

只需要在生产现场，坚持正确、规范、一致的测量流程，就能够逐步建立起属于企业自己的精密制造文化。

在已有基础上继续提升

如果 《Presetting 101》 介绍的是为什么要进行机外对刀，

那么本课程将进一步说明：

到底应该测量哪些关键参数，以及这些参数为什么如此重要。

掌握这些基础知识，将帮助您持续提升：

• 对刀效率

• 零件加工质量

• 工艺过程控制能力

同时，也为后续实现从加工精度到生产效益的全面提升奠定坚实基础。
